El objetivo: crear una red de evacuación ordenada y mantenible

Un sistema de drenaje en un garaje no consiste únicamente en colocar tuberías.
Antes de ejecutar la instalación es necesario estudiar cómo se desplaza el agua,
dónde se concentran los puntos bajos, qué recorridos son viables y cómo conectar
la nueva red con el sistema de evacuación existente.

En esta intervención se planteó una red capaz de recoger y conducir el agua mediante
recorridos definidos, evitando soluciones improvisadas que pudieran generar
contrapendientes, puntos de retención o encuentros difíciles de mantener.

Replanteo previo antes de abrir el pavimento

Una de las fases más importantes fue el
replanteo de la red de saneamiento.
Antes de realizar cortes o demoliciones sobre el pavimento, se definieron los
recorridos necesarios y los puntos de conexión.

Esta planificación permite reducir aperturas innecesarias y coordinar la instalación
con pilares, muros, cimentaciones y otros elementos constructivos existentes.

En garajes y espacios técnicos, donde las instalaciones suelen compartir zonas
reducidas, anticipar interferencias resulta esencial para ejecutar una solución
limpia y posteriormente registrable.

Apertura controlada de solera para alojar la nueva instalación

Para incorporar las conducciones fue necesario intervenir sobre la solera existente,
realizando aperturas localizadas en las zonas previstas para el paso de la red.

La demolición se limita a las áreas estrictamente necesarias, permitiendo generar
una canalización suficiente para alojar las tuberías y ejecutar posteriormente
el relleno y la reposición del pavimento.

Esta fase debe coordinarse cuidadosamente para evitar daños innecesarios sobre
elementos adyacentes o instalaciones existentes.

Ejecución de la red de evacuación

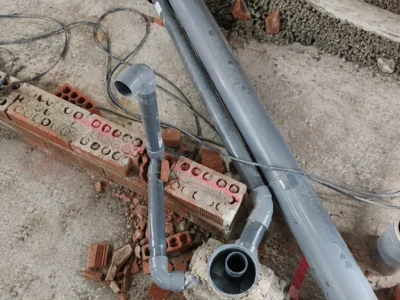

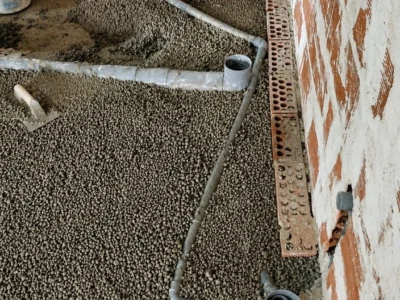

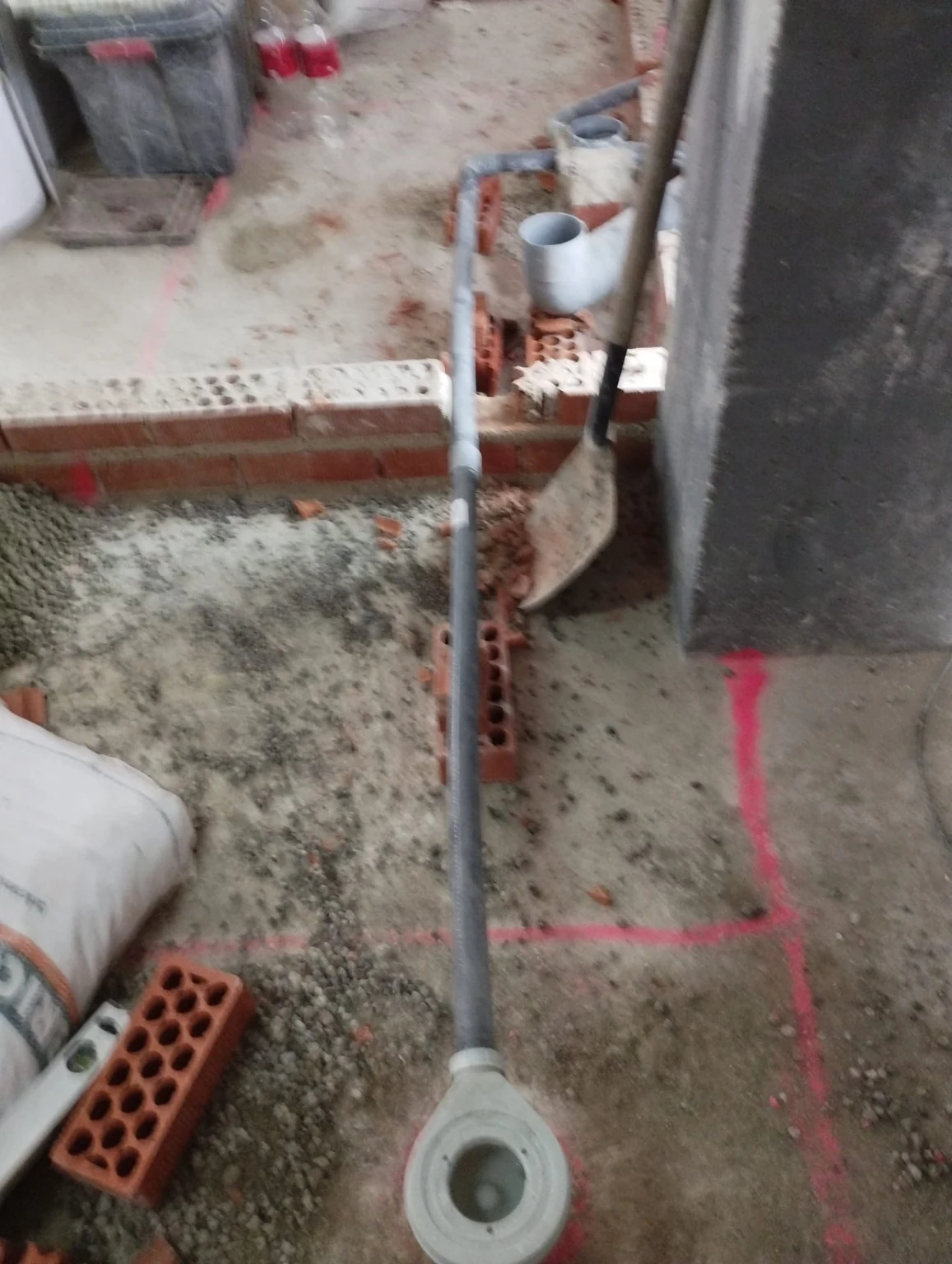

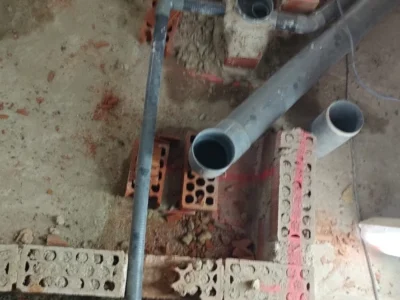

La fotografía del proyecto corresponde a una fase intermedia de la instalación,
cuando las conducciones aún permanecían visibles antes de cerrar las rozas y
reconstruir el pavimento.

Se aprecia la utilización de tuberías de saneamiento unidas mediante diferentes
accesorios para resolver cambios de dirección y encuentros entre ramales.

La geometría de estos encuentros es especialmente importante: cada cambio de
dirección debe favorecer el flujo y permitir que la red funcione de forma estable
una vez puesta en servicio.

Pendientes: el factor que determina si un drenaje funciona

Una red de evacuación por gravedad necesita mantener pendientes adecuadas a lo largo
de su recorrido.

Una pendiente insuficiente puede provocar depósitos y acumulación de agua,
mientras que una ejecución irregular puede generar zonas donde el líquido queda
retenido dentro de la conducción.

Por este motivo, durante el montaje resulta necesario controlar cotas, niveles y
encuentros antes de inmovilizar definitivamente las tuberías y cerrar la instalación.

Resolución de cambios de dirección y encuentros

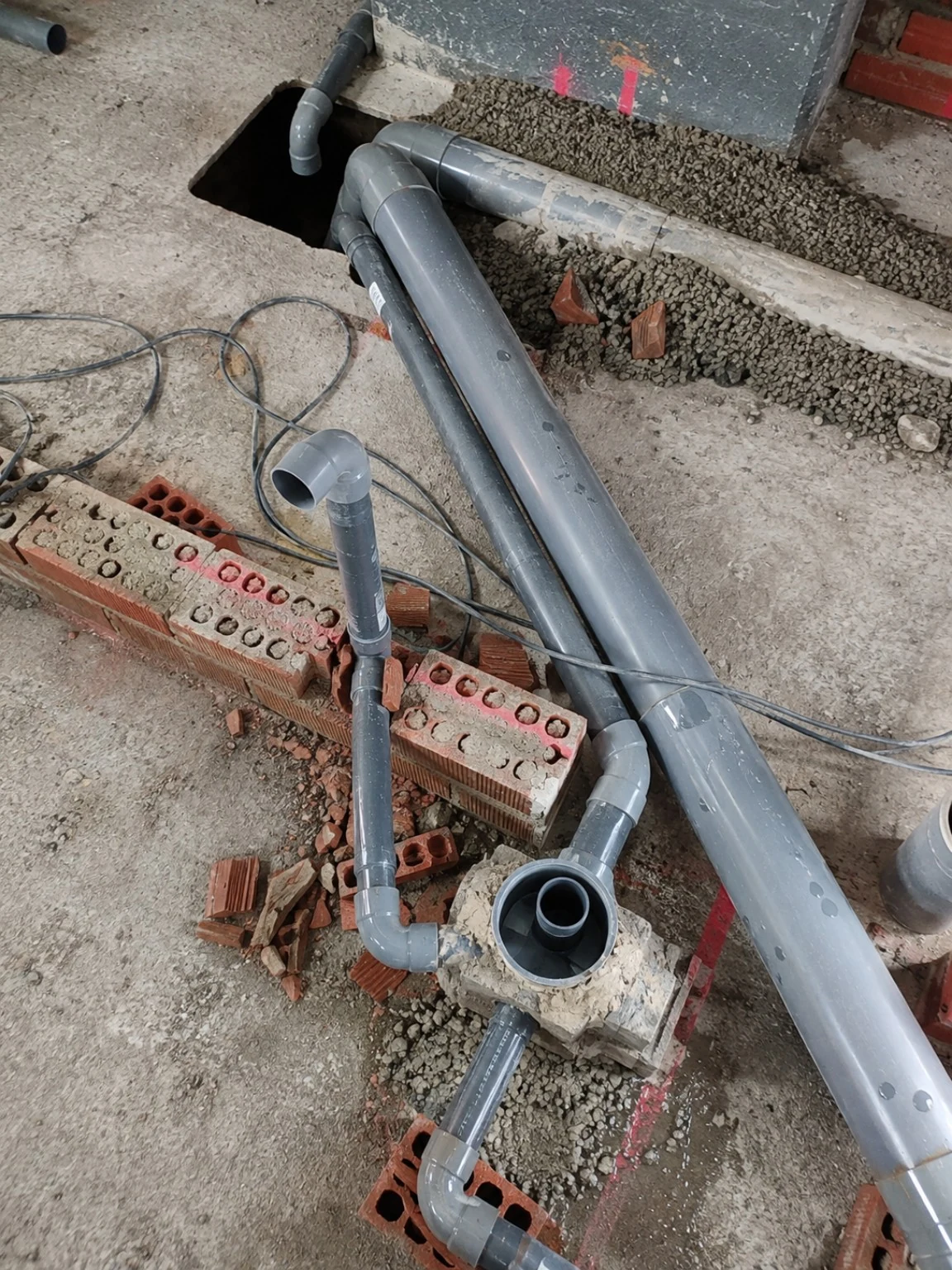

En la imagen se observa uno de los puntos técnicos del proyecto:
la concentración de distintos recorridos de evacuación junto a un elemento
estructural del garaje.

Este tipo de zona requiere especial precisión porque el espacio disponible es limitado
y los diferentes ramales deben integrarse sin interferir con la construcción existente.

La correcta utilización de piezas de conexión permite mantener una transición
progresiva entre tramos y organizar la red antes de ocultarla bajo el pavimento.

Accesibilidad y mantenimiento futuro

Una instalación de saneamiento profesional debe diseñarse pensando también en su
mantenimiento posterior.

Siempre que la configuración lo exige, resulta necesario prever puntos de registro
o elementos accesibles que permitan inspeccionar y limpiar determinadas zonas de
la red sin tener que volver a demoler pavimentos.

Este criterio es especialmente importante en garajes, donde las redes pueden recibir
suciedad, partículas y agua procedente de diferentes puntos de recogida.

Coordinación entre fontanería, saneamiento y obra civil

Uno de los principales retos de una intervención de estas características es que
instalaciones y albañilería deben ejecutarse como un único proceso.

La secuencia correcta de trabajo debe coordinar:

• Replanteo de recorridos.
• Apertura controlada de soleras y pasos necesarios.
• Preparación del fondo de las canalizaciones.
• Instalación y ajuste de conducciones.
• Comprobación de niveles y pendientes.
• Resolución de uniones y cambios de dirección.
• Pruebas antes del cierre de la instalación.
• Relleno y protección de las conducciones.
• Reposición de soleras y acabados.

Alterar este orden puede obligar a abrir nuevamente zonas ya terminadas o dejar
puntos de la instalación difíciles de corregir.

Comprobar antes de cubrir: una fase que no debe omitirse

Antes de cerrar cualquier red de evacuación resulta fundamental verificar que
todos los encuentros estén correctamente ejecutados y que el sistema permita
el paso del agua sin pérdidas ni retenciones anómalas.

Este control previo adquiere todavía más importancia cuando las conducciones quedan
posteriormente enterradas bajo una solera, ya que cualquier incidencia obligaría
a volver a intervenir sobre el pavimento terminado.

Protección de las tuberías antes de reconstruir la solera

Una vez terminada y comprobada la instalación, las conducciones deben quedar
correctamente protegidas antes de ejecutar el relleno y la reposición del pavimento.

El objetivo es evitar movimientos, impactos o esfuerzos puntuales que puedan afectar
a las uniones durante las siguientes fases de obra.

Este proceso transforma una red inicialmente visible, como la que aparece en la
fotografía, en una instalación completamente integrada bajo el acabado final del garaje.

La calidad técnica también está en lo que queda oculto

En una reforma, los acabados son la parte más visible, pero instalaciones como
saneamiento, electricidad, impermeabilización o climatización son las que condicionan
la fiabilidad del inmueble durante años.

Precisamente por quedar ocultas después de la obra, estas instalaciones requieren
una ejecución metódica y documentada antes de cerrar.

Este proyecto refleja una de las líneas de trabajo de Maceta y Cortafrío:
prestar la misma atención a las fases técnicas que no se ven que a los acabados
que finalmente percibe el cliente.

Instalaciones de drenaje y saneamiento en garajes de Madrid

Los problemas de evacuación de agua en garajes pueden tener distintos orígenes:
redes insuficientes, pendientes incorrectas, puntos de recogida mal situados,
deterioro de las conducciones existentes o modificaciones realizadas sin una
planificación global.

En Maceta y Cortafrío abordamos este tipo de trabajos mediante una valoración previa
del espacio y de las instalaciones existentes antes de definir la intervención.

Cuando el drenaje forma parte de una
reforma de garaje en Madrid, coordinamos la red de saneamiento
con las demás fases de obra para evitar duplicidades y aperturas posteriores.

¿Cuándo conviene revisar el drenaje de un garaje?

Determinados síntomas pueden indicar que la red de evacuación necesita una revisión
técnica:

• Acumulación recurrente de agua sobre el pavimento.
• Desagües que evacúan lentamente.
• Olores procedentes de la red de saneamiento.
• Humedad persistente junto a sumideros o conducciones.
• Reformas anteriores con recorridos difíciles de identificar.
• Necesidad de incorporar nuevos puntos de drenaje.
• Intervenciones generales sobre pavimentos o instalaciones del garaje.

Estos indicios no determinan por sí solos la causa del problema, por lo que conviene
realizar una inspección antes de decidir la solución constructiva.

Una instalación diseñada para funcionar una vez que deje de verse

El objetivo final de esta intervención no era únicamente incorporar nuevas tuberías,
sino organizar un sistema de evacuación compatible con la geometría y las necesidades
del garaje.

Una vez finalizadas las comprobaciones, la instalación queda protegida y cubierta
durante la reconstrucción del pavimento, recuperando la continuidad funcional del espacio.

La fase mostrada en la fotografía permite documentar precisamente aquello que
normalmente desaparece al finalizar una obra: la infraestructura técnica que sostiene
el funcionamiento posterior del inmueble.
